Kondensaattorit korkean lämpötilan inverttereille
Nämä DC-välipiirikondensaattorit toimivat jopa 125 °C:ssa ilman vähennystä ja kestävät suurta aaltoiluvirtaa.Voivatko ne auttaa sähkö- ja teollisuusmuuntimia toimimaan vakaasti?
Auto- ja teollisuusmuuntimien DC-välipiirikondensaattoreiden on toimittava korkeissa ympäristön lämpötiloissa, kestettävä jatkuvaa aaltoiluvirtaa ja sovittava kompakteihin invertteriasetelmiin ilman alenemista.Nämä vaatimukset ovat yleisiä xEV-vetoinverttereissä, sisäänrakennetuissa latureissa, DC-DC-muuntimissa, taajuusmuuntimissa, teollisuus- ja huippuluokan virtalähteissä ja aurinkoinverttereissä, joissa lämpömarginaali ja sähköinen vakaus vaikuttavat suoraan järjestelmän käyttöikään.

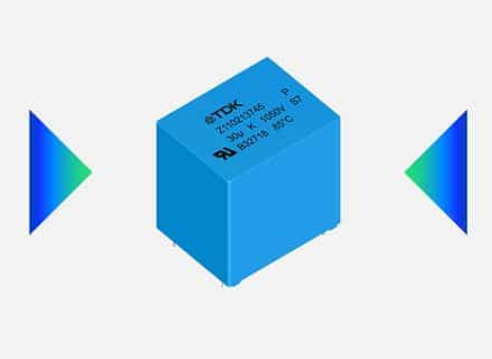

TDK Corporation on tuonut markkinoille B3271xP-sarjan DC-linkkikalvokondensaattoreita autojen ja teollisuuden tehoelektroniikkaan.Sarja tukee maksimikäyttölämpötilaa +125 °C eikä vaadi tehon alentamista +105 °C asti.Se ylläpitää vakaata kapasitanssia ja luotettavaa energiapuskurointia pienikokoisissa invertterijärjestelmissä.Tämä koskee xEV-pitoinverttereitä, sisäisiä latureita ja DC-DC-muuntimia, joissa korkeat ympäristön lämpötilat ja jatkuvat aaltoilukuormat ovat tyypillisiä.Tärkeimmät sovellukset ovat taajuusmuuttajat, teollisuus- ja huippuluokan teholähteet sekä aurinkoinvertterit.
Sarja kattaa kapasitanssiarvot 0,47 µF - 110 µF ja nimelliset tasajännitteet 600 V - 1 200 V. Tämä alue mahdollistaa suunnittelun joustavuuden taajuusmuuttajissa, teollisuus- ja huippuluokan teholähteissä sekä aurinkoinverttereissä.Dielektri on polypropeenia (metallisoitu polypropeeni, MKP).Se tarjoaa pienet häviöt, korkean aaltoiluvirran ja itsekorjautuvan käyttäytymisen, mikä auttaa ylläpitämään tehokkuutta ja pidentämään järjestelmän käyttöikää sähkörasituksen alaisena.
Kondensaattorit käyttävät palamista hidastavaa muovikoteloa, jossa on UL 94 V-0 -standardin mukainen epoksitiiviste.Niitä on saatavana 27,5 mm:n, 37,5 mm:n ja 52,5 mm:n lyijyvälillä.Versiot sisältävät 2-nastaiset kokoonpanot ja pyynnöstä 4-nastaiset kokoonpanot, jotka tukevat mekaanista vakautta ja matalan induktanssin asetteluja.Tyypilliset ESR-arvot voivat saavuttaa yksinumeroisen milliohmin alueen, ja laitteet tukevat suurta virtakapasiteettia 10 kHz:llä, mikä edistää vakaata tasavirtapiirin suodatusta ja hallittua lämmönnousua.
Sarja on AEC-Q200E ja UL 810 (rakennus) mukainen.Se vastaa autoteollisuuden luotettavuusodotuksia ja täyttää samalla maailmanlaajuiset teollisuuden vaatimukset ja tukee tehokkuuteen, vakauteen ja pitkäkestoiseen toimintaan keskittyviä muuntimia.
